Zusammenbau der WREN MW 54 Turbine

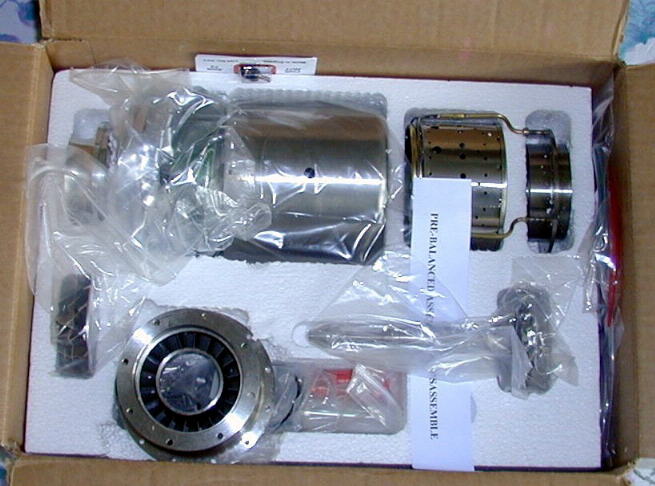

So sah der Karton aus, als ich den Turbinenbausatz am 23.10.2004 geliefert bekommen habe

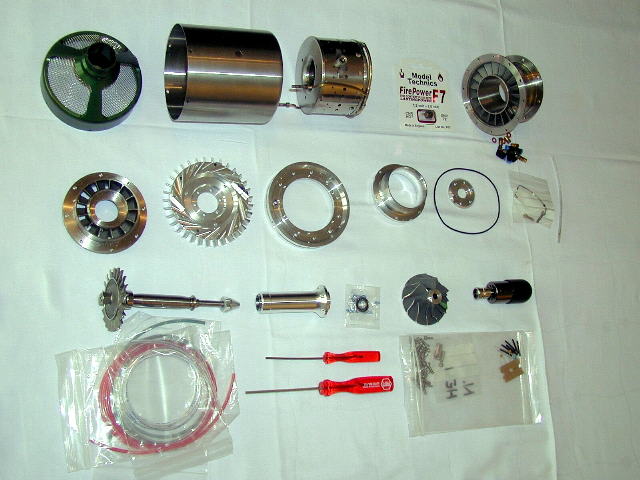

Hier alle Teile ausgebreitet

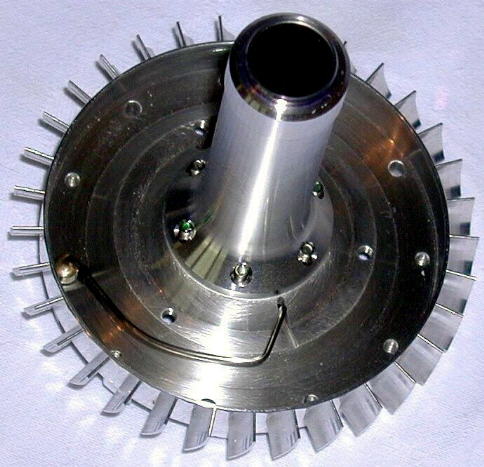

Einbau der Lagerschmierung und des Wellentunnels.
Die Feder mit Hülse, welche für die Vorspannung der Lager sorgen werden
waren schon im Inneren des Wellentunnels eingebaut.

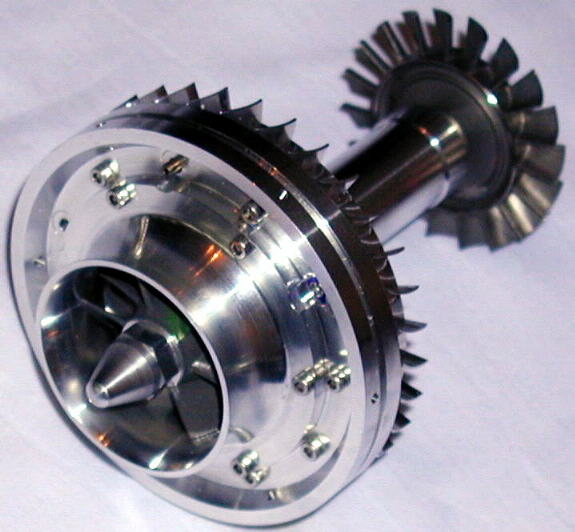

Das Turbinenrad, Verdichter u.s.w. werden provisorisch verschraubt, um das Verdichterrad
um das entsprechende Gehäuse zentrieren zu können.

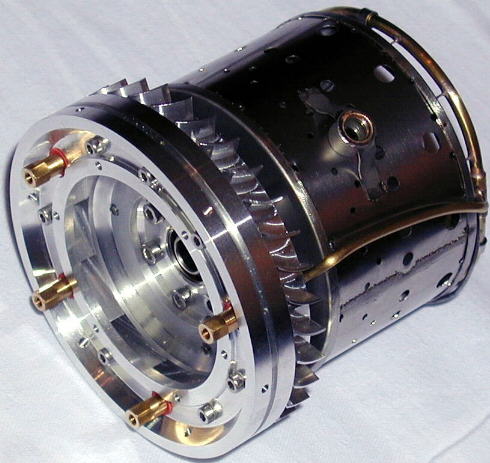

Die Brennkammer wird mit dem Ansaugdiffusor verschraubt und die
Halter für die Versorgungsanschlüsse werden vorbereitet.( Messingteile )

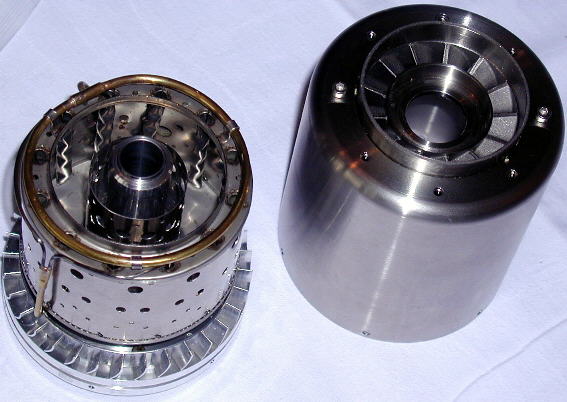

Hier ein Blick in die Brennkammer. Die dünnen ringförmig gebogenen Rohre versorgen
die 12 Verdampfungsröhrchen später mit Kerosin. Die beiden noch dünneren Röhrchen
enden in 2 Verdampfungsröhrchen. Durch sie wird das Gas zum Zünden geleitet
In der Brennkammer ist oben auch das Glühkerzenloch zu sehen.

Rechts sieht man das Turbinengehäuse mit bereits eingesetztem Leitapparat. Durch ihn werden
die Abgase im richtigen Winkel auf das Turbinenrad geleitet.

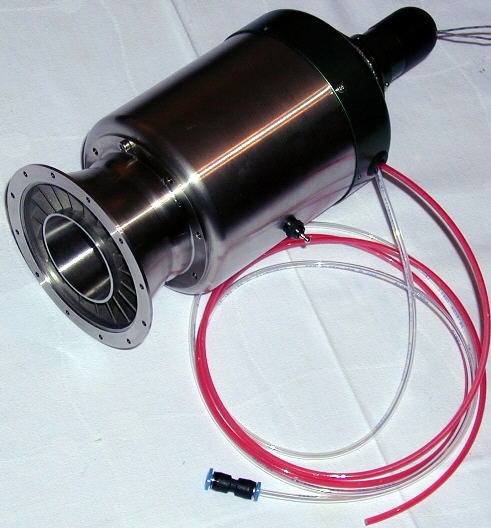

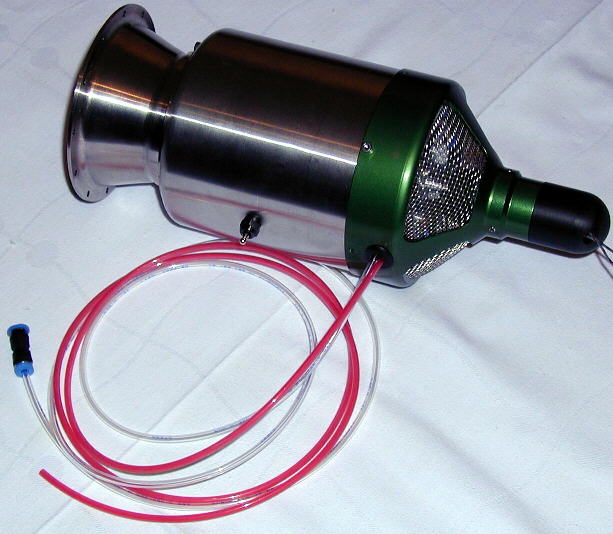

Nach ca. 3 Stunden gemütlicher Schrauberei war das Bienchen fertig zusammengesetzt.

Durch den hier links zu sehenden zweiten Leitapparat wird das Arbeitsturbinenrad
"angeblasen"
