Versuche mit einer

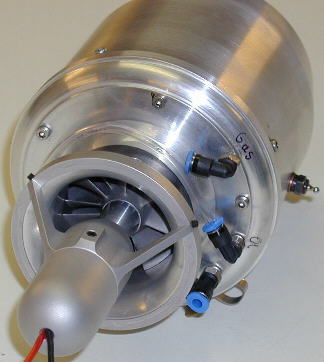

TJ-67
Frankturbine Nov. 2002

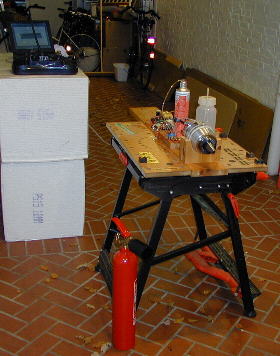

Zum Glück hatte ich Gehörstöpsel dabei. Sonst währen mir bei über 80.000 1/min die Ohren vom Kopf geflogen. Zulässige Höchstdrehzahl 120.000 1/min.

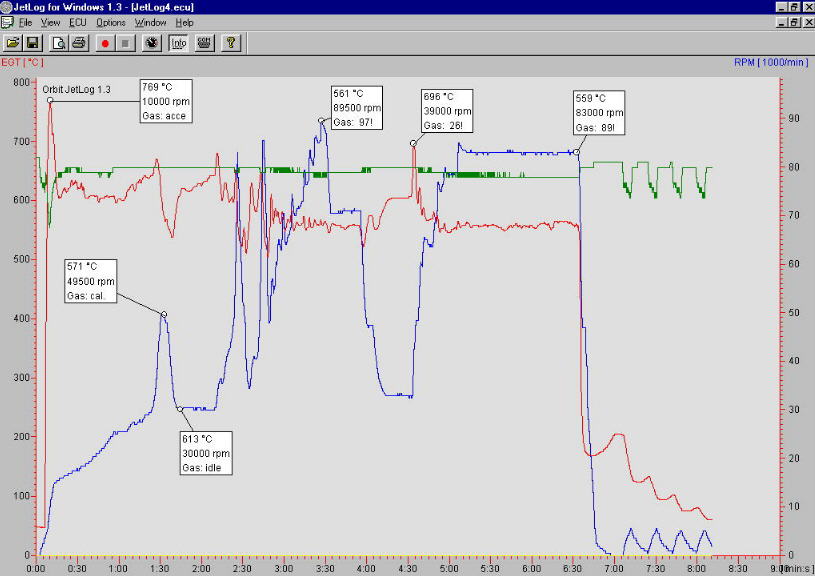

Hier noch das Diagramm Temperatur, Drehzahl und Akkuspannung über der Zeit. Während dieses Testlaufes wurden 1,1 L Kerosin verbrannt.
Um später Wellenleistung zu erhalten, wird in den Abgasstrahl ein weiteres Leitsystem und Turbinenrad eingefügt. Dieses zweite Turbinenrad wird dann mit 50.000 - 60.000 1/min drehen.
72mm Turbinenrad für die benötigte Wellenleistung
Leitsystem für Wellenleistungsturbine

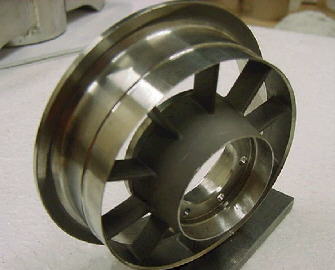

Spider ( für Aufnahme der Wellenlagerung )

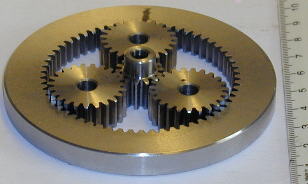

Die Wellenturbinendrehzahl von ca. 55.000 1/min wird mit einem Planetengetriebe auf übliche 10.000 1/min reduziert.
